El problema
Un lote con todo el potencial del mundo y ningún plano encima

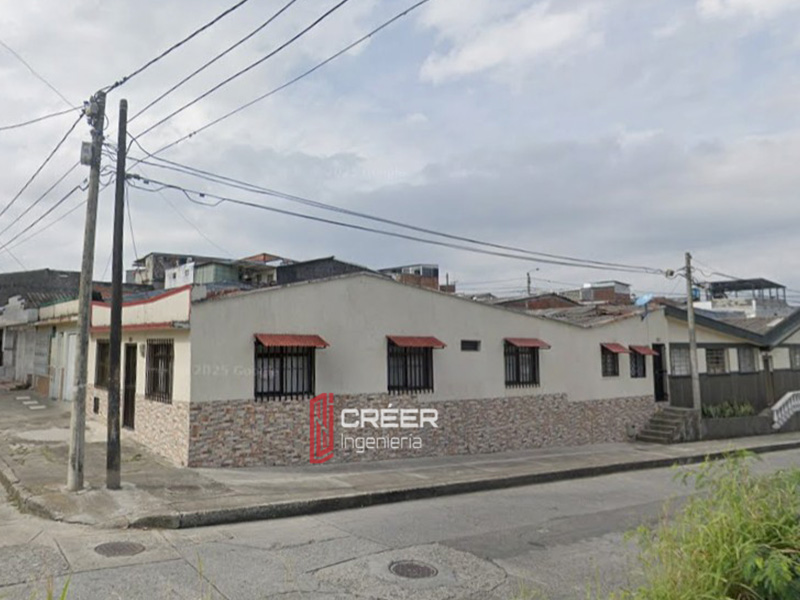

Cualquier quindiano que haya tenido o heredado una casa de barrio en Armenia sabe exactamente de qué se trata esto. El lote está ahí, en esquina, en la Carrera 25 del Barrio El Recreo. La ubicación es buena. El terreno es suficiente. Y en la cabeza del propietario ya existe el edificio —con locales abajo que generan arriendo desde el día uno y apartamentos VIS arriba para familias que necesitan vivienda digna.
El problema no es la visión. El problema es la distancia entre lo que uno quiere construir y lo que la Curaduría Urbana va a aprobar. En Armenia eso implica hablar el idioma de la NSR-10, de suelos tipo D, de análisis modal espectral y de pórticos que disipan energía sísmica. Un terremoto dejó su marca en este departamento y la norma no olvida eso.
Entregamos los diseños arquitectónicos y tomamos el mando total del proyecto. Integramos los cálculos de su ingeniero estructural externo para construir el modelo BIM, tramitar la licencia y asumir la dirección de obra. Nos aseguramos de que el propietario nunca estuviera solo, convirtiendo planos y cálculos en una ejecución real y técnica.
La solución
CRÉER tomó los estudios, armó el modelo BIM y dirigió la construcción de cabo a rabo
Lo primero que hicimos fue leer el proyecto completo antes de dibujar una sola línea. Las memorias de cálculo estructural llegaron con el paquete: pórticos DES con 12 columnas de 40×55 cm por nivel, vigas principales de 35×50 cm en los pisos bajos, zapatas dimensionadas para 13.7 toneladas por metro cuadrado de capacidad portante en un suelo tipo D de Armenia. Ese es el músculo del edificio.
Con esa base, CRÉER construyó el modelo digital BIM que integró estructura, arquitectura e instalaciones en un solo ambiente —el mismo ambiente donde coordinamos los planos que fueron a la Curaduría Urbana Segunda de Armenia. El modelo no es un adorno: es la herramienta que nos permitió detectar interferencias antes de que costaran plata en obra, coordinar los vanos de los locales del primer piso (7×18 m) con la retícula estructural de los pisos superiores (8×19 m) y entregar documentación técnica que no generara ni un solo requerimiento de Curaduría.
La construcción arrancó con la cimentación: zapatas medianer de 170×230×45 cm en las posiciones de borde y esquineras de 180×180×45 cm en las esquinas, todas conectadas por vigas de amarre de 40×45 cm. Sobre esa base, cuatro pisos de concreto reforzado f'c = 28 MPa. Cubierta con correas metálicas PHRC 254×67 de 2.0 mm a 20% de pendiente. Todo en zona de amenaza sísmica alta, todo bajo NSR-10, todo documentado.
El resultado
580 metros cuadrados donde antes había una sola vivienda
4
Niveles construidos · Locales PB + 3 pisos VIS
~580m²
Área construida sobre un lote de casa familiar
BIM
Modelo digital integrado arquitectura · estructura · cubierta

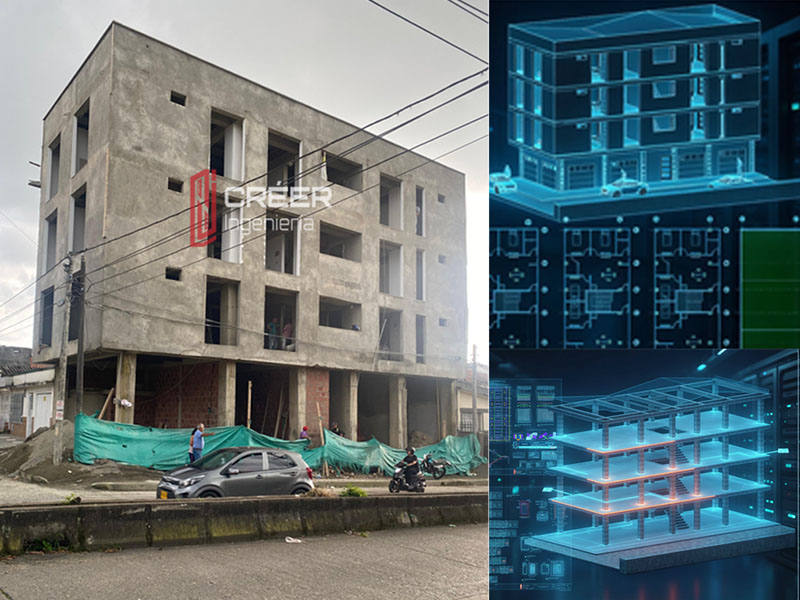

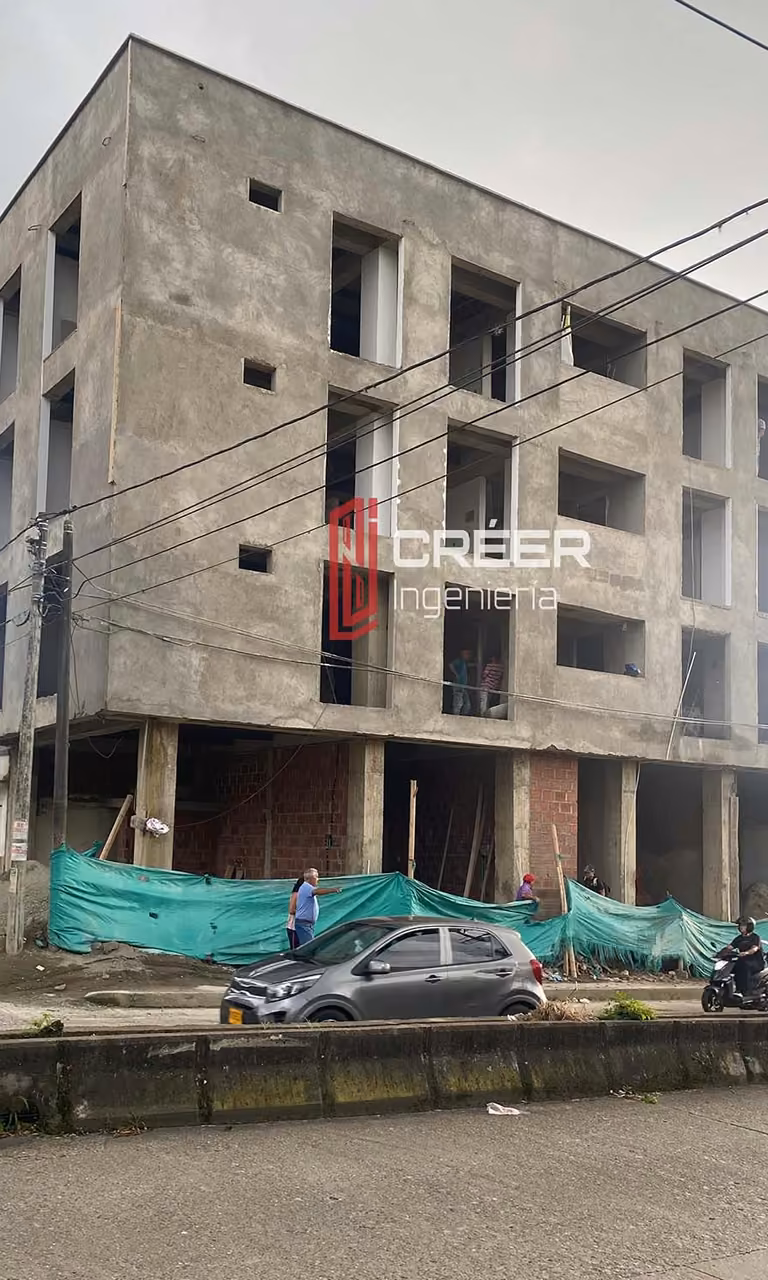

El edificio está en pie. El primer piso tiene los locales comerciales que el propietario quería desde el principio —espacio activo sobre la Carrera 25, visibilidad, flujo peatonal. Los tres pisos superiores, con planta libre de 8×19 metros, están destinados a vivienda de interés social: apartamentos para familias quindianas que necesitan un techo bien construido.
El predio que antes era una vivienda unifamiliar sin ingresos ahora produce renta en múltiples frentes. La valorización frente al lote original supera el 3× —y eso todavía no cuenta el flujo mensual de arriendos cuando la ocupación está completa.
Este proyecto demuestra algo que repetimos en cada reunión con clientes: el obstáculo no es el dinero ni el lote ni la norma. El obstáculo es no tener a alguien que lo coordine todo sin que usted tenga que hablar con diez personas distintas.
Cómo lo hicimos
Reconocimiento
Lectura del predio, integración de estudios estructurales y gestión de licencia
Modelo BIM
Coordinación digital arquitectura + estructura + instalaciones
Obra estructural
Cimentación, columnas, losas macizas y cubierta metálica
Cierre técnico
Verificación NSR-10, derivas y entrega de documentación completa
